"Onder Constructie"


Neen. Deze pagina staat niet zoals de titel laat vermoeden onder constructie. De electronica die u misschien straks in elkaar steekt wel. Ik hoop op deze pagina een aantal van mijn favoriete elektronische schema's te kunnen plaatsen. Ja inderdaad, ik ben een enorm gemotiveerde hobby-elektronicus die graag eens een ervaring deelt met iemand anders, die daarom nog geen elektronicus hoeft te zijn. Eens kijken wat er allemaal zo aan bod zou kunnen komen: Een middengolfradiootje, een CB-ontvanger, een zender voor de FM-oproepband...
Graag zou ik commentaar of suggesties krijgen en dit kan aan de hand van een E-mail te sturen naar [email protected]

1. Inleiding

    Zelden is de aha-belevenis zo intens als bij het bouwen van een stukje radio-elektronica. Je soldeert enkele onderdelen aan elkaar en je hoort iets. Soms sta ik werkelijk verwonderd hoe vanuit zo enkele prulletjes, die niet echt veel kosten, toch noch geluid kan komen. De schakeling die ik nu ga bespreken is daar een voorbeeld van.

2. Benodigdheden

* De volgende onderdelen heeft iedereen wel ergens, thuis liggen.

- soldeerbout + soldeer (indien je dit nog niet hebt, zeker zoeken, zeer belangrijk !!!)
- een doosje "naakte" duimspijkers (met naakt wordt bedoeld dat de duimspijkers geen kunststoffen bescherming meer hebben over het kopje, maar dat het koper dus vrij is)
- rol ijzerdraad (ongeveer 15 à 20 meter nodig)
- een houten plankje (ongeveer 15 op 10 cm)

- 1 weerstand van 10 kilo-ohm 1/4 watt (R1)
- 1 condensator van 3,9 picofahrad (C1)
- 1 condensator van 120 pF
- 1 trimcondensator van 60 picofahrad (Cv2)
- 1 condensator van 4,7 nanofahrad (C3)
- 1 Germaniumdiode AA119 of ander type (D1)
- 1 smoorspoel 470 µH  (L1)
- 1 hoogohmig kristalkoptelefoontje (meestal geelkleurig)

    Alvorens te beginnen kunt u de soldeerbout al aansteken opdat hij dan op tijd warm genoeg is. We nemen inmiddels het houten plankje en kloppen met een licht hamertje de duimspijkers in het plankje als op de onderstaande tekening. Als dit gebeurd is knippen we een stuk ijzerdraad af zodanig dat we de leidingen ook kunnen leggen. Dit doe je als volgt: knip een stukje van de gewenste lengte af, leg het stukje tussen de twee duimspijkers en soldeer ze vast. Dit solderen doe je door eerst de soldeerbout tegen de duimspijker te houden en dan met de soldeer een grote druppel erop laten vormen zodanig dat de ijzerdraad volledig vast komt te zitten.     4. Stap 2: het solderen van de onderdelen

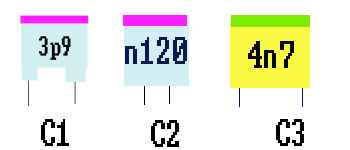

Voor het solderen van de onderdelen dien je gebruik te maken van een kniptang om de elektrodes af te knippen zodanig dat ze tussen hun aansluitpunten passen. * We monteren eerst de spoel L1. Die ziet er normaal gezien ongeveer zo uit:   * Dan monteren we de condensator C1,C3 en C4. Die zien er normaal gezien zo uit:     * Vervolgens solderen we de weerstand R1 van 10 k op zijn plaats. Die ziet er meestal zo uit:         Merk op dat de weerstand en de spoel veel uiterlijke gelijkenis vertonen maar het onderscheid is wel de achtergrondkleur (hier gelig)

* Dan komt de trimcondensator Cv2 aan de beurt. Die ziet er zo uit:

    Merk op dat de trimcondensator soms 3 aansluitpunten heeft. Je ziet dat een van die 3 met een andere verbonden is, dus maak je dat aansluitpunt op dezelfde leiding vast als waar dat  ander op zit.

* Vervolgens plaats je de germaniumdiode op zijn plaats, dus met het streepje naar rechts.
* Tot slot knip je de aansluitplug van het koptelefoontje eraf zodat je twee in elkaar gevlochten draadjes hebt. Je stript deze en soldeer ze aan de rechtse 2 punten op het plankje waar op de schets de 2 gele draden toekomen. Je soldeert ook nog een stuk ijzerdraad aan de zwarte aansluiting van ongeveer 2 meter en een zeer lang stuk (10 meter) aan de rode. De zwarte verbind je met een aardingspin van het stopcontact of met een (metalen) buis van de verwarming of de waterleiding. De rode echter leg je best volledig uitgestrekt naar buiten (door het venster, in de tuin of zo). Dit is je antenne. Het is belangrijk dat ze een aanzienlijke lengte heeft, anders hoor je niets.
Je bent nu klaar om te luisteren, dus steek dat koptelefoontje in je oor en luister. Hoor je iets?
Indien je niets hoort draai je met een klein schroevendraaiertje de trimcondensator tot je iets hoort.

Belangrijke opmerkingen

Het is ook belangrijk dat je heel goed luistert want je ziet dat dit radiootje geen batterijen of voeding heeft. Het is dan ook logisch toch, dat het geluid zeer stil is.

* Als je er echt de smaak van te pakken gekregen hebt, dan zul je misschien graag je ervaring
delen, dus mailen maar.
* Wist je dat deze radio reeds in de jaren '20 werd gemaakt. Ze noemden het de radio van de arme man omdat de bouwkosten zo laag liggen (nu ongeveer 2 à 3 honderd Belgische Frank)
Ze hadden toen nog wel geen germaniumdiodes, maar die maakten ze provisorisch met een grafieten kegeltje en een naaldje. Gelukkig hebben we nu germaniumdiodes die er tevens ook voor zorgen dat er iets meer geluidssterkte voor handen is.

Tips

* Indien je het geluid werkelijk te stil vind kan je proberen om een langere antenne te gebruiken of zelf een aarding te maken. Dit kan je doen door een metalen staaf van ca. 2-3 meter in de grond te slaan, zodanig dat hij contact maakt met het grondwater.

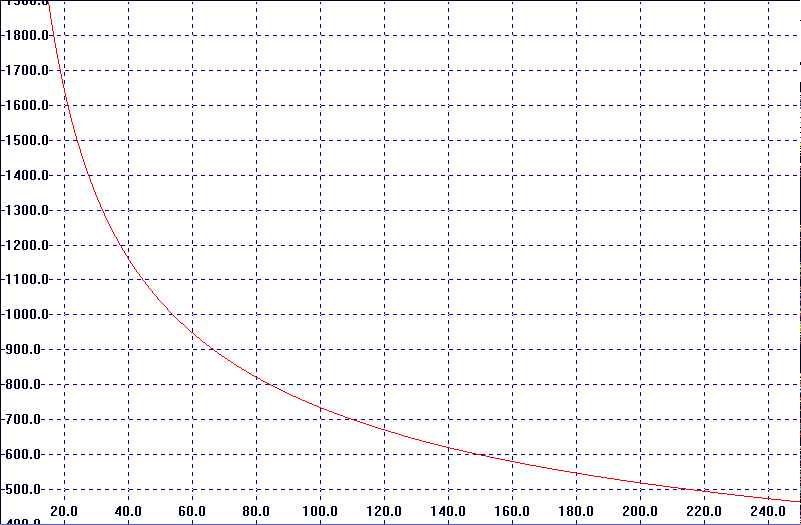

* Een punt van kritiek op deze schakeling is het beperkt aantal stations dat je kan ontvangen. Het bereik kan je echter veranderen door een andere waarde te gebruiken voor C3. Die kan je kiezen als volgt.Open de grafiek. Je kijkt op de Y-as welke frequentie (in kHz) je wilt ontvangen en kijk dan op de X-as welke waarde (in pF) er mee overeen komt. Trek daar dan 30 pF vanaf en je hebt de waarde van C3. Let wel dat slechts een beperkt aantal waarden beschikbaar zijn in dit gebied (22,33,47,56,68,82,100,120,150,180 pF). Gebruik dan een waarde die er het dichtst bij ligt.
