引到電器漏電的原因有很多，例如絕緣失效，操作不當等。如果對電
器採取適當的保護措施，就可以防止因漏電而引起的人體觸電事故。這些
保護措施包括在電器上加設保護接地或在電路上加入漏電斷路器等。電接
地保護接地是利用導線把電器的金屬外殼或其金屬架構與供電系統的接地
線 (水線)或接地體緊密地連接起來，保護接地又稱為接水線。
保護接地是利用導線把電器的金屬外殼或其金屬架構與供電系統的接
地線(水線)或接地體緊密地連接起來，保護接地又稱為接水線，如圖20.1所示。
電器經過一段長時間的使用後，由於老化、長期環境溫度過高或受潮
等原因，使電器絕緣失效並導致電器漏電，如圖20.2所示。當人體接觸漏電
電器的金屬外殼時，就有電流流通人體，這個現象稱為人體觸電。
如果電器設有保護接地的裝置，漏電電流會以接地導線作為漏電電流的
迴路(見圖20.3)。若電器設有保護接地的裝置，即使人體接觸漏電的電器，但
由於接地導線的電阻比人體的小許多，因此，通過人體(支路)的漏電電流非常
小，可以說對人體不造成任何影響。這就避免了人體觸電事故發生。
電器採用了接地保護的措施後，只能防止人體觸電事故的發生，卻不能
作出任何漏電的警告，可以說，接地保護只是治標的方法。如果電器的接地

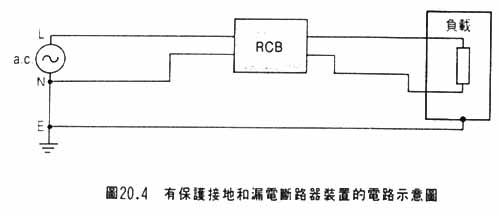

保護一但失效，人體觸電事放便可能發生。為了顯示電器發生漏電，我們可
以在有接地保護的電器的電路閉裝上一個漏電斷路器(residuaql current breaker

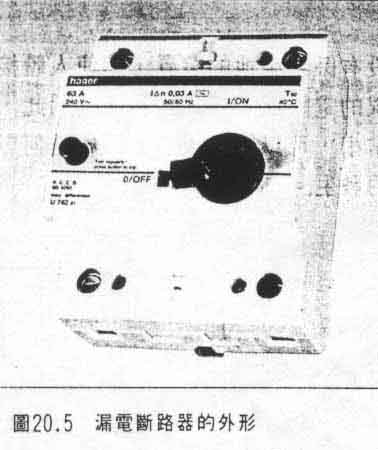

簡稱 RCB)，如圖20.4所示。圖20.5所示是一個漏電斷路器的外形。

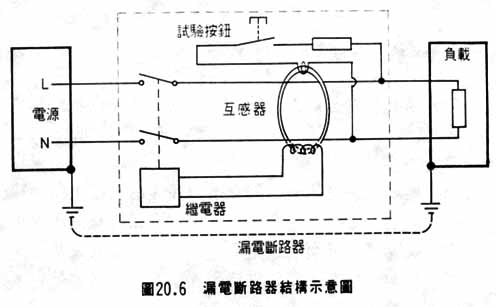

圖20.6是漏電斷路器結構的示意圖，供電電路的火線(L)和中線(N)均穿過
漏電斷路器的環形互感器的鐵心(實際是一鐵心變壓器)，當電器正常時火線和
中線的電流相等，但方向相反，這時，穿過環形互感器的有效磁通量為零，
因此，漏電斷路器的環形互感器的繞組就沒有感應電流。如果電器發生漏電，
漏電電流以接地線作為迴路，結果火線和中線的電流不相等，穿過互感器的磁
通量不等於零，這時漏電斷路器的互感器的繞組就有感應電流，並通過斷路器
的繼電器，使繼電器動作從而迅速切斷電源，消除觸電的危險。
電路裝上漏電斷路器並不能排除漏電事故發生。漏電事故發生後，要恢復
電器工作，必須先排除引起漏電的故障，然後才把漏電斷路器接通，使電路恢復正常。
