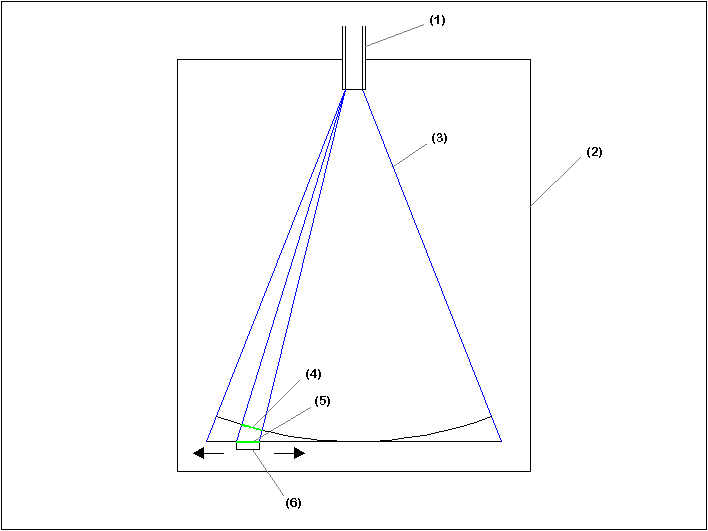

Zeichnung Fernfeldmessung


(1) Strahlungsquelle  (hier: Lichtwellenleiter)
(2) lichtundurchlässiges Gehäuse
(3) maximaler Lichtkegel  (numerische Apertur  £ 0,4)
(4) Fläche deren Lichtintensität  eigentlich gemessen werden sollte  (Sollwert)
(5) Fläche deren Lichtintensität wirklich gemessen wird  (Istwert)
gemessen wird in der Detektor-Ebene
(6) Photo-Detektor (Photo-Diode) auf der Stifthalterung eines Plotters

Zu (4) und (5):
Das Fernfeld müßte eigentlich radial um das Meßobjekt gemessen werden, da aber ein Plotter (der sich nur in zwei Dimensionen bewegen kann) benutzt wird, ist dies nicht möglich.  Die Abweichungen vom Istwert zum Sollwert können später in der Auswerte-Software berücksichtigt und somit behoben werden.


Zeichnung zur Nahfeldmessung
