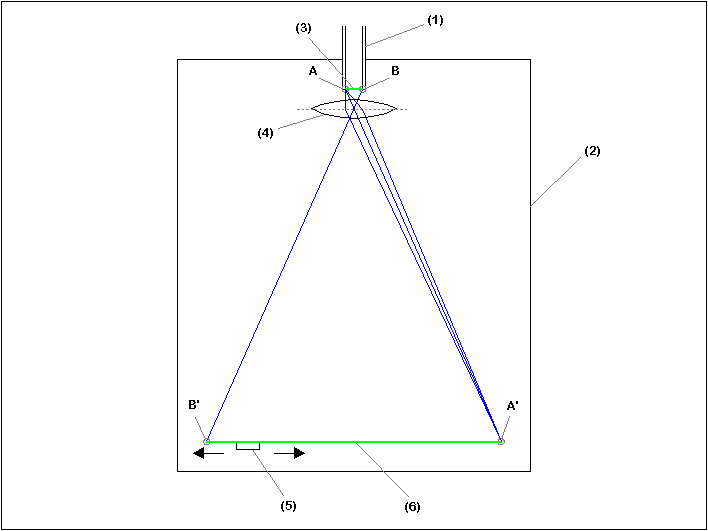

| (1) | Strahlungsquelle (hier: Lichtwellenleiter) |
| (2) | lichtundurchlässiges Gehäuse |
| (3) | Ausgangsfläche der Strahlungsquelle |
| (4) | Linse bzw. Linsensystem oder Objektiv |
| (5) | Photo-Detektor (Photo-Diode) auf der Stifthalterung eines Plotters |
| (6) | vergrößertes Abbild der Ausgangsfläche der Strahlungsquelle |
| A - A' | Punkt A wird als Punkt A' abgebildet |
| B - B' | Punkt B wird als Punkt B' abgebildet |
